Kit di aggiornamento delle prestazioni Airbox-Turbo di Forge Motorsport
Flusso d'aria aumentato, 13 CV in più, realizzato in carbonio, incluso filtro dell'aria ad alte prestazioni, senza EML
Marca: Toyota
Modello: Yaris GR (dal 2020)
Kit di aspirazione/induzione della scatola filtro superiore Toyota Yaris GR
- Guadagni di 13 CV
- Aumento della coppia massima di 8 nm
- Fibra di carbonio di alta qualità
- Filtro dell'aria pieghettato ad alte prestazioni
- Nessuna spia di controllo della gestione del motore (EML)
- Aumento del flusso d'aria
- Garanzia a vita*
La Toyota Yaris GR ha dimostrato di essere un veicolo dalle capacità straordinarie fin dal suo lancio, e il team di sviluppo di Forge Motorsport ha potuto ancora una volta mettere a frutto la sua magia per trovare ulteriori miglioramenti. Il prossimo passo è il lancio di FMINDK43, il nuovo airbox superiore per la Yaris GR.
Dopo continui test e discussioni con i proprietari di Yaris GR, l'airbox di serie ha dimostrato di funzionare bene, soprattutto con la mappatura originale. Tuttavia, il punto debole dell'airbox è sicuramente la quantità e la direzione del flusso d'aria. Pertanto, abbiamo esplorato diverse strade, prima di optare per un airbox superiore sostitutivo che si monta su quello inferiore di serie. Utilizzato in combinazione con il condotto di aspirazione Forge Motorsport (FMINLD1) per auto ad alte prestazioni, garantisce un'alimentazione costante di aria fredda nell'airbox inferiore, che può quindi essere convogliata in un airbox superiore perfezionato. L'aumento del diametro del tubo di aspirazione di serie da 80 mm a 89 mm produce un aumento volumetrico di circa il 20% solo nel tubo di collegamento dall'adattatore di ingresso del turbo all'airbox. Dopo aver eseguito dati e test, si è deciso di non utilizzare un filtro a pannello, ma un filtro a cono, come mostrato nel CAD sottostante. Sono stati utilizzati dati di scansione 3D per garantire che il filtro a cono si adattasse nella posizione ottimale all'interno dell'airbox inferiore, non solo per facilità di montaggio, ma anche per consentire un flusso ottimale nel condotto di aspirazione.
Data la sensibilità del MAF e della mappatura di serie della Yaris, sono stati necessari numerosi test per garantire che le prestazioni fossero migliorate senza compromettere la guidabilità della vettura, soprattutto perché stavamo passando da un filtro a pannello a un filtro a cono e a un diametro maggiore. Per testare questo in condizioni reali, abbiamo creato un design modulare stampato in 3D che ha consentito diverse varianti di posizione, diametro e flusso d'aria del MAF da testare su strada e al banco prova. Dopo aver trovato il design ottimale, abbiamo ristampato il prototipo completo e lo abbiamo lasciato sul veicolo. Questo ci ha permesso di continuare i test per verificare la ripetibilità delle prestazioni in condizioni di guida reali. In questa fase abbiamo anche notato un leggero aumento del rumore di induzione.
Questo prodotto funziona estremamente bene se abbinato ai prodotti ad alte prestazioni Forge Motorsport esistenti per la Toyota Yaris GR. Con il lancio del nostro adattatore di ingresso turbo (FMTIA8), siamo riusciti ad aumentare la capacità volumetrica del 53% rispetto all'ingresso di serie. Una volta accoppiato a questo adattatore, siamo riusciti a garantire un flusso d'aria fluido dal filtro al turbo con restrizioni minime, mantenendo il diametro di 89 mm per gran parte del condotto di aspirazione. È progettato in modo simile a un cornetto di aspirazione convenzionale, indirizzando l'aria più direttamente nel turbocompressore e consentendo una maggiore compressione grazie alla sua maggiore capacità. Questo può avere un effetto positivo sull'accelerazione dopo una lunga decelerazione o tra un cambio marcia e l'altro, grazie alla maggiore quantità d'aria trattenuta nel sistema di aspirazione. FMINDK43 fa parte della nostra acclamata gamma Hi Flow e garantirà al vostro veicolo l'aria fredda necessaria.
I componenti ad alte prestazioni Forge Motorsport non solo sono un'opzione migliore per una guida migliore, ma i componenti in fibra di carbonio contribuiscono davvero a dare carattere al vano motore. La fibra di carbonio di alta qualità è un preimpregnato 2x2 twill formato in autoclave da utensili billet e rifinito con un gelcoat lucido anti UV.
Risultati Dyno
Abbiamo scoperto che FMINDK43 con l'ingresso turbo di serie ha prodotto un incremento di potenza massimo medio di 13 CV alle ruote e un incremento di coppia massima di 8 Nm. Il grafico al banco mostra un confronto tra l'airbox di serie, il prototipo da 80 mm e il prototipo da 89 mm. Abbiamo testato un totale di 8 diverse varianti del prototipo per quanto riguarda l'altezza del filtro aria principale (MAF), la sua distanza dall'ingresso e il diametro dell'ingresso per garantire l'utilizzo della soluzione migliore. Si può notare come il mantenimento del diametro e della posizione del MAF di serie con il filtro a cono abbia prodotto un leggero miglioramento della potenza alla ruota; tuttavia, aumentando il diametro a 89 mm, siamo stati in grado di ottenere fantastici guadagni grazie a una modifica così facile da installare.
Un'altra osservazione importante da notare è dove viene erogata la potenza. Come si può chiaramente vedere sul grafico al banco, il motore eroga una potenza molto più elevata già a regimi più elevati. Da 2000 a 3600 giri/min, la valvola inferiore dell'airbox viene aperta tramite un solenoide e il grafico dinamometrico mostra che allo stesso regime di giri si verifica un aumento di coppia di circa 15-20 Nm con FMINDK43 installato rispetto alla versione di serie. Questo dato è evidente durante la guida e si può percepire che il veicolo riprende molto meglio rispetto alla versione di serie.
Vale la pena ricordare che questo è con una centralina di serie e senza messa a punto, quindi ci aspettiamo di vedere auto mappate restituire rese di potenza ancora maggiori poiché saranno in grado di sfruttare l'aumento del flusso d'aria.

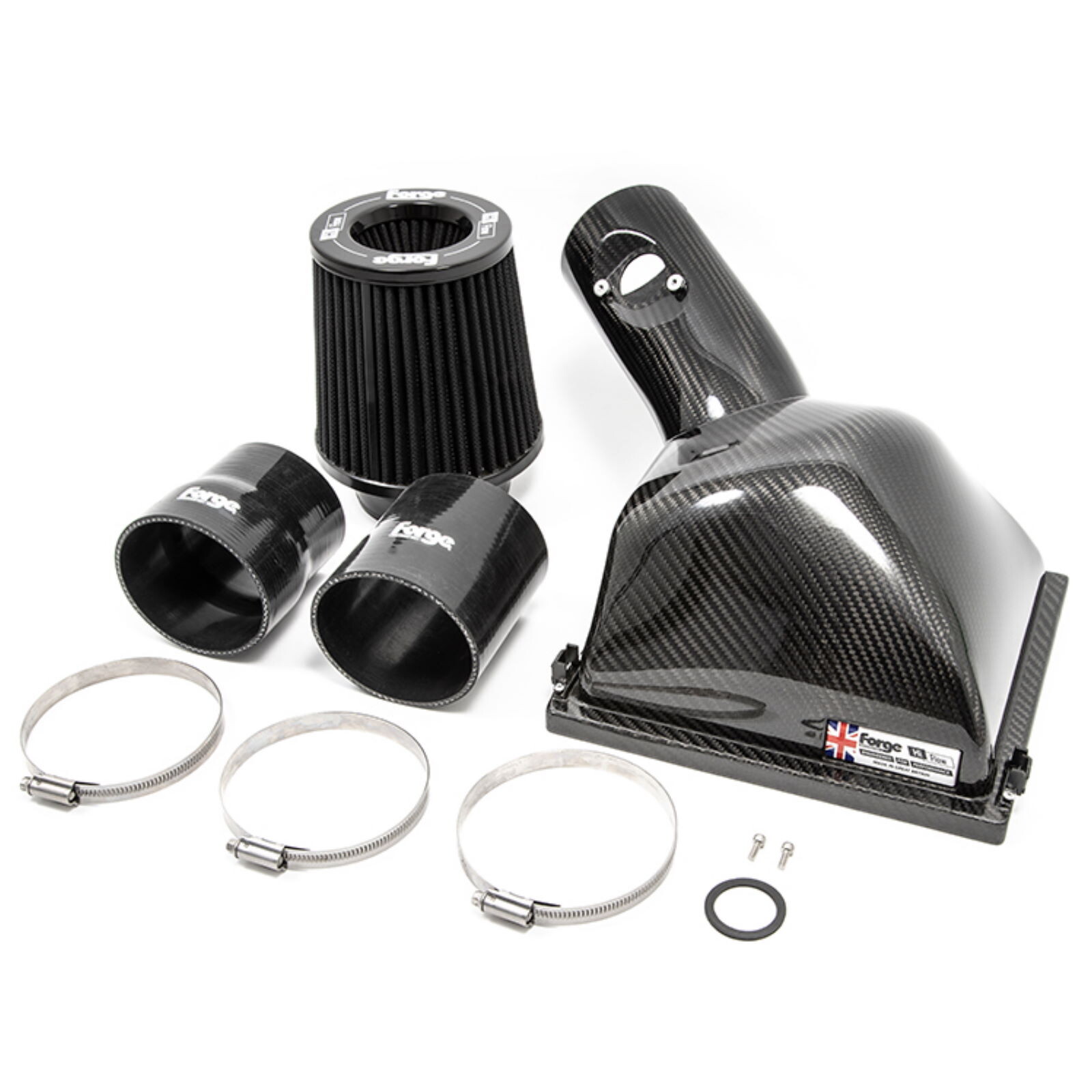

Il kit di componenti ad alte prestazioni viene fornito completo di tutto il necessario per l'installazione, che può essere eseguita in circa mezz'ora, incluso un set di istruzioni a colori.
I nostri componenti ad alte prestazioni per Toyota Yaris GR contribuiranno a migliorare sia l'aspetto che la guidabilità della tua auto.
