Wastegate di sfiato Garrett GVW-40
Il nuovissimo Wastegate esterno GVW-40 Garrett raffreddato ad acqua a banda V
Corpo in acciaio inossidabile ad alta temperatura ottimizzato tramite CFD, coperchio superiore anodizzato, flangia a V
Garrett Vent | Le Wastegate esterne regolano la velocità dell'albero del turbocompressore scaricando i gas di scarico attorno allo stadio turbina del turbocompressore. Il design ottimizzato tramite CFD massimizza il flusso e offre un controllo ottimale della sovralimentazione. L'ottimizzazione termica avanzata aumenta la durata del diaframma. Il design del tappo semplifica e rende più affidabili le operazioni di sostituzione delle molle e la manutenzione dell'intera gamma GVW.
Caratteristiche delle Wastegate esterne Garrett GVW:
- CFD testato per la massima efficienza termica e di flusso
- Stabilità di attuazione ottimizzata e resistenza alla temperatura per una durata superiore
- Componenti della valvola e della boccola sostituibili per aumentare la durata utile
- Design robusto per una facile sostituzione del diaframma
- Porte dell'attuatore raffreddate a liquido per l'uso in applicazioni gravose (fino al 52% di riduzione della temperatura corporea)
- Copertura dell'attuatore in alluminio anodizzato

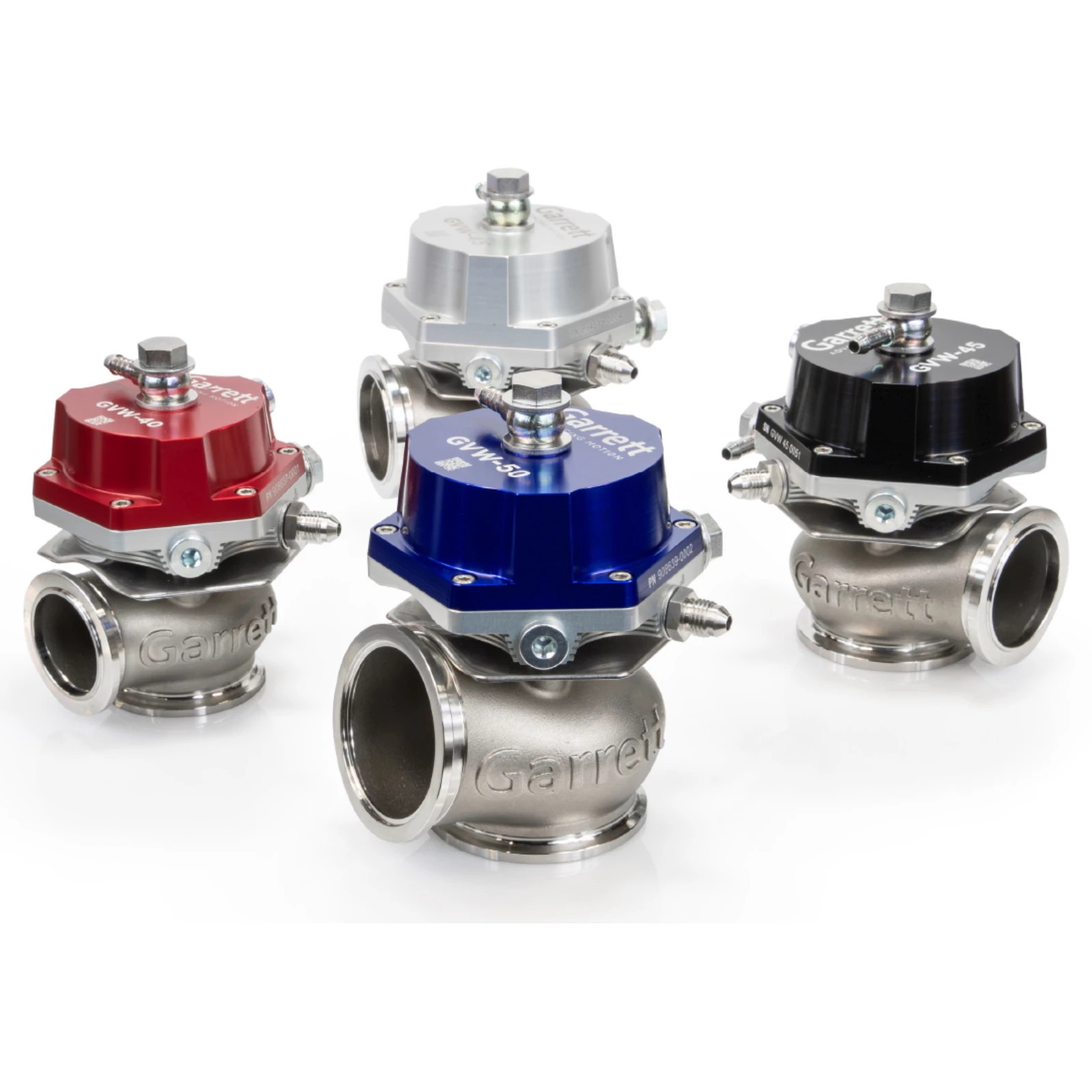

- Quattro colori disponibili: rosso, blu, nero e argento
- Disponibili tre misure: 40 mm, 45 mm e 50 mm
- Molle, raccordi, flange e fascette a V inclusi
- Pressione di base standard: 1,0 bar (14,5 psi)
- Pressione massima di base: GVW40: 25 psi (1,7 bar), GVW45 e GVW50: 23 psi (1,6 bar)
- Pressione minima di base: 3 psi (0,2 bar)
Dati sui materiali: l'alloggiamento della valvola è fuso in acciaio inossidabile ad alta temperatura ed è progettato per temperature di scarico fino a 1050 °C. Ottimizzato tramite CFD per la massima portata ed efficienza termica.
- Alloggiamento valvola: acciaio inossidabile ad alta temperatura fino a 1050°C
- Diaframma: elastomero rinforzato Nomex ad alta temperatura
- Copertura dell'attuatore: alluminio 6061 anodizzato completamente lavorato
- Guida valvola, boccola: Nitronic 60
- Valvola: acciaio inossidabile ad alta temperatura con stelo placcato
- V-Band: acciaio inossidabile 304 lavorato a CNC
- Flange: acciaio inossidabile 304 completamente lavorato
- Molle: acciaio inossidabile 17/7 PH
Dati meccanici: Garrett Vent | Wastegate esterne sono state create dagli ingegneri che hanno progettato i turbocompressori della serie G e GTX Gen II. Disponibili in tre dimensioni: 40 mm, 45 mm e 50 mm.
- Diametro valvola: 40 mm
- Massa della valvola: 1,27 kg | 45 oz
- Pressione massima della base della molla: 1,7 bar (25 psi) Rapporto di contropressione 1:1
- Pressione minima della base della molla: 0,2 bar (3 psi) rapporto di contropressione 1:1
- Raccordo porta | aria: M10x1,0 per portagomma (diametro interno tubo 6 mm / 0,25")
- Raccordo porta | acqua: M8x1,0 a AN-3
- Stress termico massimo (non raffreddato): temperatura del corpo dell'attuatore di 270°C durante il test del ciclo termico
- Stress termico massimo (raffreddato a liquido): temperatura del corpo dell'attuatore di 130°C durante il test del ciclo termico
- Temperatura massima di scarico | picco: fino a 1050°C
